Simson Motor regenerieren

Anleitung

S51, S70, SR50, SR80, S53, S83, Schwalbe KR51/2

Version 0.95



Reglogo



Simson - Motor M541 / M741 Regeneration

4 Gang





Alle Arbeiten auf eigene Gefahr !

Diese Regeneration entspricht den Simson Lehrvideo, ist aber mit Sicherheit nicht die Beste!





Teileliste der für die Regeneration benötigten Teile:



Kugellager:

Wellendichtringe (doppellippig):

Dichtungssatz:

Sicherungsteile - Set:

sonstige:



Alle anderen Teile sind auf Verschleiß zu überprüfen (z.B. Zylinder, Kolben, Kurbelwelle, Reibbeläge, Tellerfeder)

und gegebenenfalls zu tauschen!





Explosionszeichnung

Explosionszeichnung zur Orientierung







Beide Gehäusehälften reinigen !

LGH

linke Gehäusehälfte rechte Seite





RGH

linke Gehäusehälfte linke Seite





lager

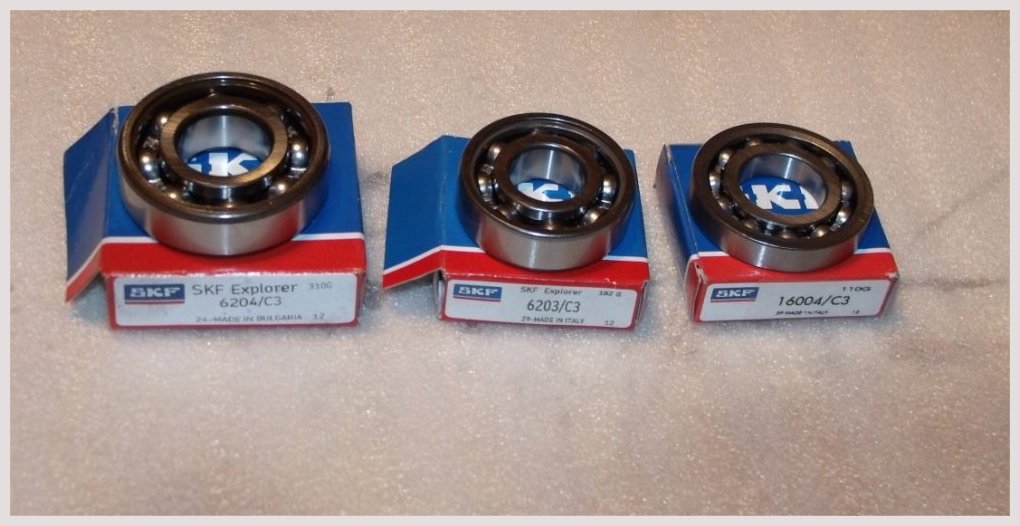

die benötigten Lager für die nächsten Schritte

(als Tip: Lager zuvor in Gefrierfach legen)

Gehäusehälfte auf ca. 100°C erwärmen (mit Heizplatte)

Alle Lager werden mit Hilfe eines passenden Hohldurchschlag eingeschlagen !

6203

Das Lager 6203 für die Kupplungswelle einschlagen.





6203S

Mit Sicherungsring 40 sichern !





16004

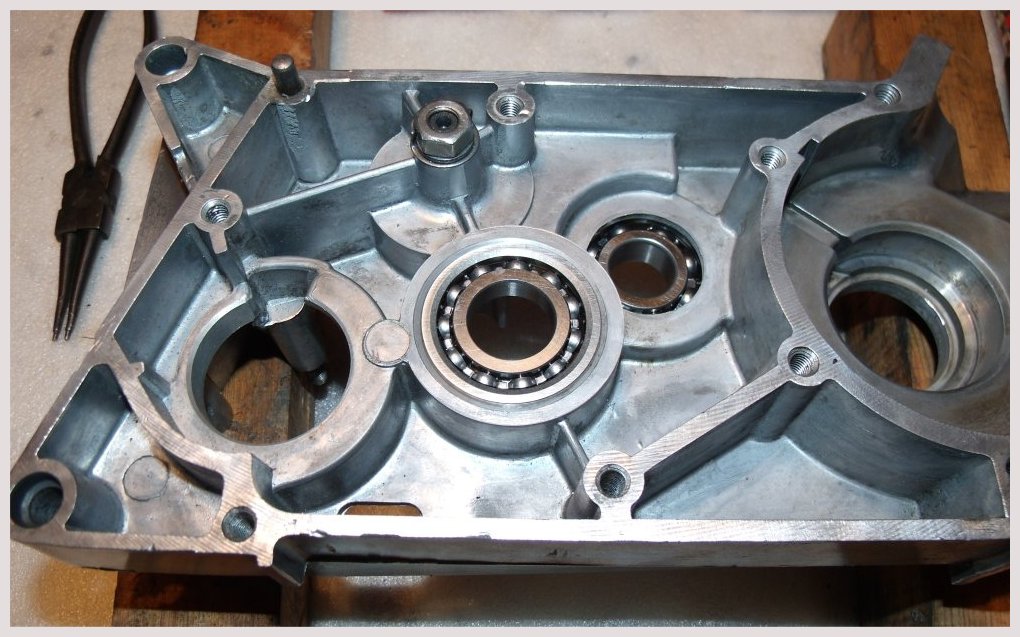

Das Lager 16004 für die Abtriebswelle einschlagen.





6204

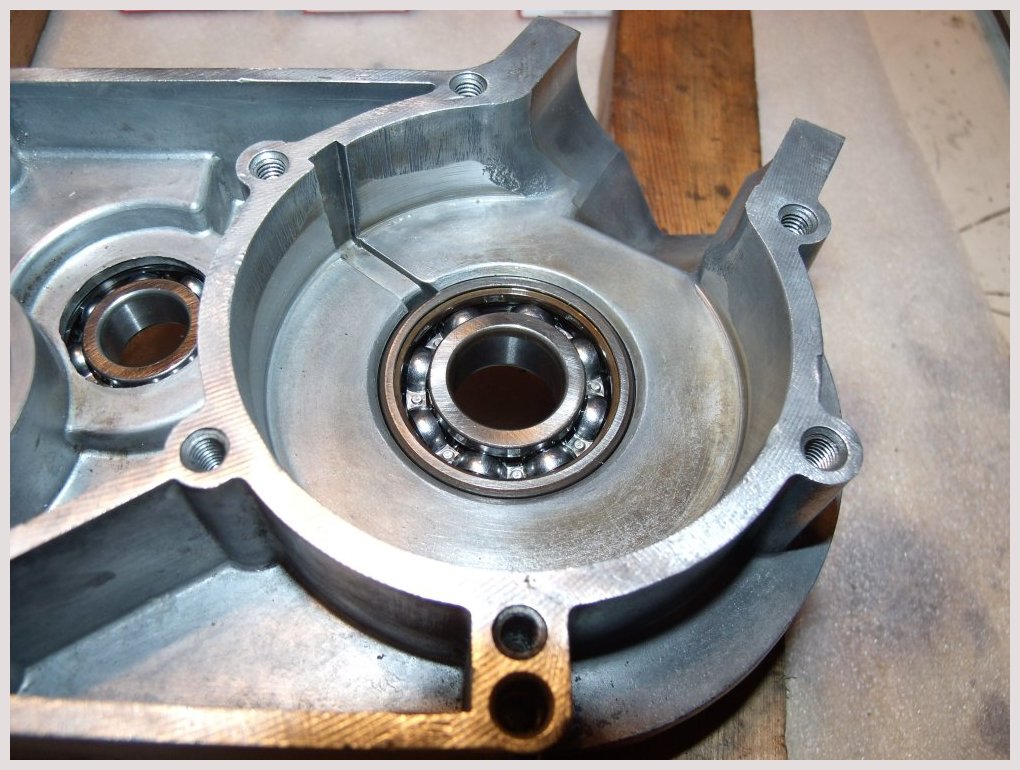

Das Lager 6204 für die Kurbelwelle einschlagen.

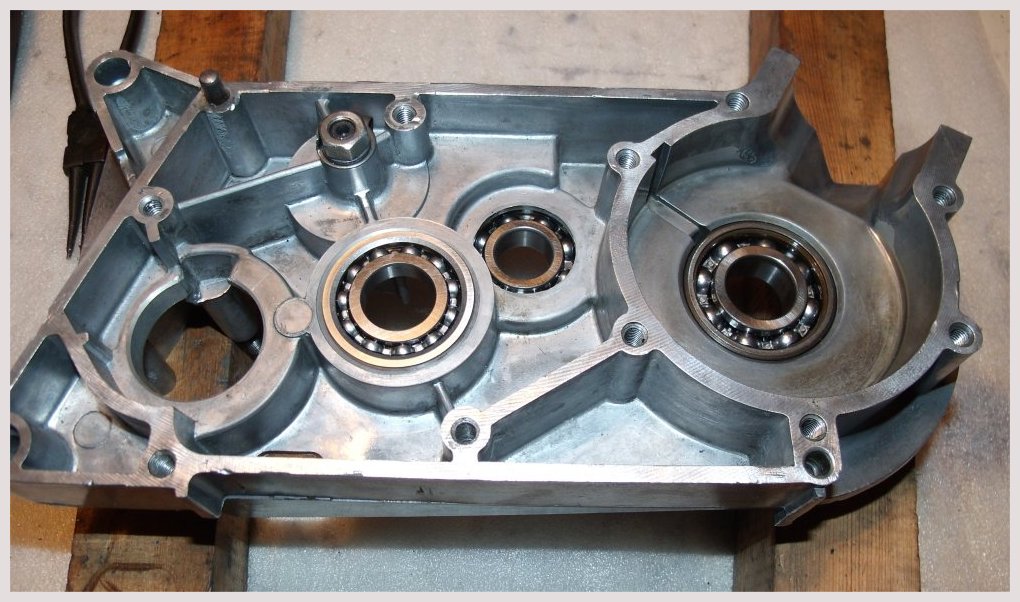

lagermon

Alle Lager der linken Gehäuseseite fertig montiert.





4gang

Das komplette 4 Gang Getriebe für die nächsten Schritte.





kurbelwelle

Kupplungswelle einsetzen





kwsichern

Kupplungswelle mit Sicherungsring 17 sichern.





kweinbau

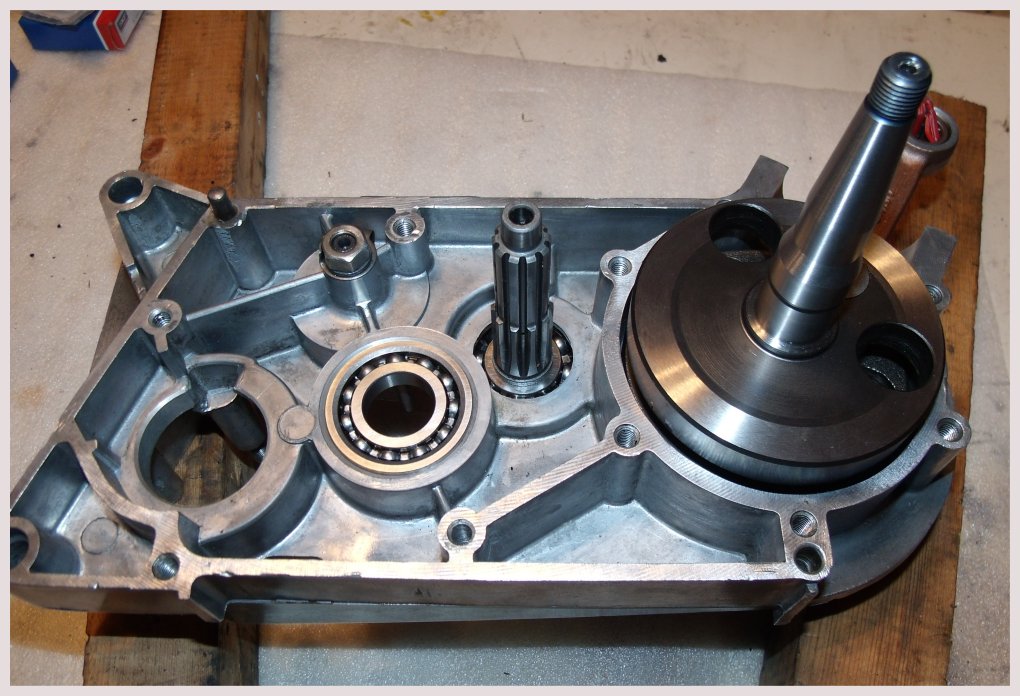

Heizpilz auf ca. 100°C erwärmen und in den Kugellagerinnenring des Kurbelwellenlagers

legen und 2- 3min dort belassen. Kurbelwelle sollte man danach einfach reingleiten lassen.





wr20357

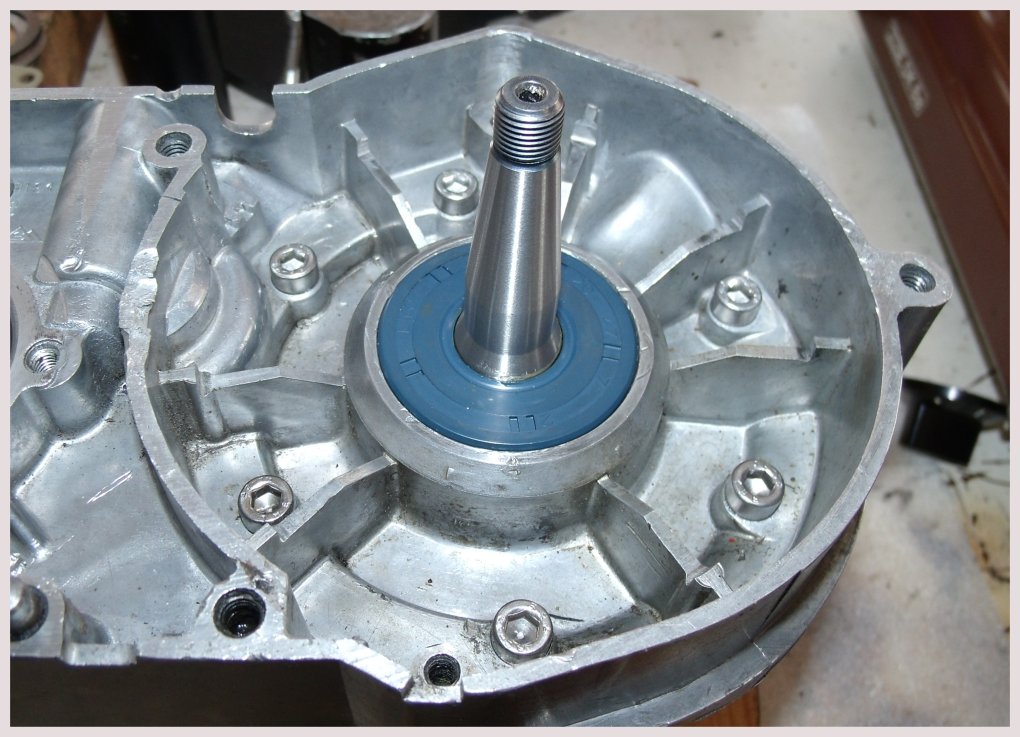

Dichtlippe des Wellendichtring 20x35x7 leicht einfetten und eindrücken.

(mit Hilfe des Hohldurchschlag)





antriebswelle

Jetzt die fertig montierte Abtriebswelle in das Abtriebslager (16004) einbauen.





festrad2

Das Festrad für 2. Gang mit Distanzring aufstecken.





festrad3

Das Festrad für 3. Gang mit Distanzring aufstecken.





festrad4

Das Festrad für 4. Gang mit Anlaufscheibe aufstecken.





kickstarterrad

Das Kickstarterrad einlegen.





Dichtung

Dichtung für Motorgehäuse auflegen.





6000

Das 6000er Lager montieren und das Getriebe leicht einölen.

Die rechte Gehäusehälfte auch auf ca. 100°C erwärmen und

mit Hilfe eines Gummihammers zusammenfügen.





innenringe

Innenringe der Kugellager für Kurbelwelle und Abtriebswelle mit Heizpilz

anwärmen und in rechte Gehäusehälfte montieren





gehäuse

Gehäuseschrauben einsetzen und mit 7 Nm festschrauben

Kurbelwelle und Getriebewelle auf Leichtgängigkeit überprüfen

gegebenenfalls mit einen Gummihammer Montage bedingte Verspannungen lösen





ölleitscheibe

Ölleitscheibe mit Prägdurchzug nach oben einsetzen





sicherungsring

Sicherungsring einsetzen

Differenz zwischen Ölleitscheibe und Sicherungsring per Tiefenmass

ermitteln und mit Ausgleichsscheiben auf max. 0,1mm auszugleichen





wdr20477

Dichtlippe des Wellendichtring 20x47x7 leicht einfetten und eindrücken

(mit Hilfe des Hohldurchschlag)

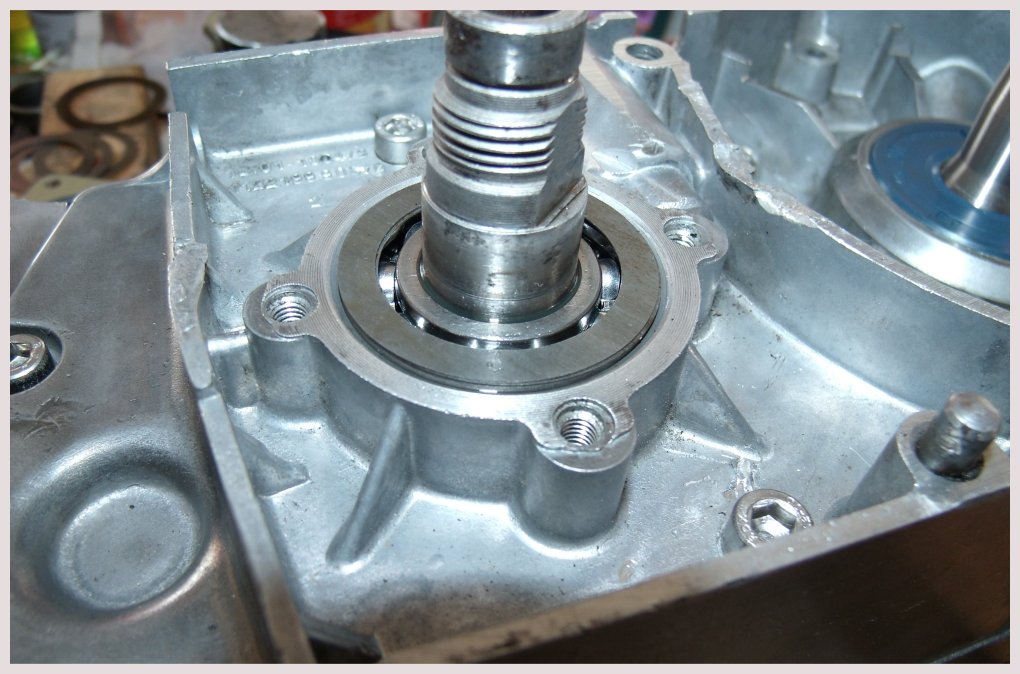

axialspiel

Axialspiel des Kugellagers 6004 der Abtriebswelle messen

zwischen Kugellager und Gehäusedichtfläche

auf max. 0,1 mm mit Ausgleichsscheibe bringen





wdr20307

Dichtkappe mit Wellendichtring 20x30x7 verschrauben





montierterMB

fertig montierter Motorblock





sicherungsring16

Sicherungsring 16 einsetzen

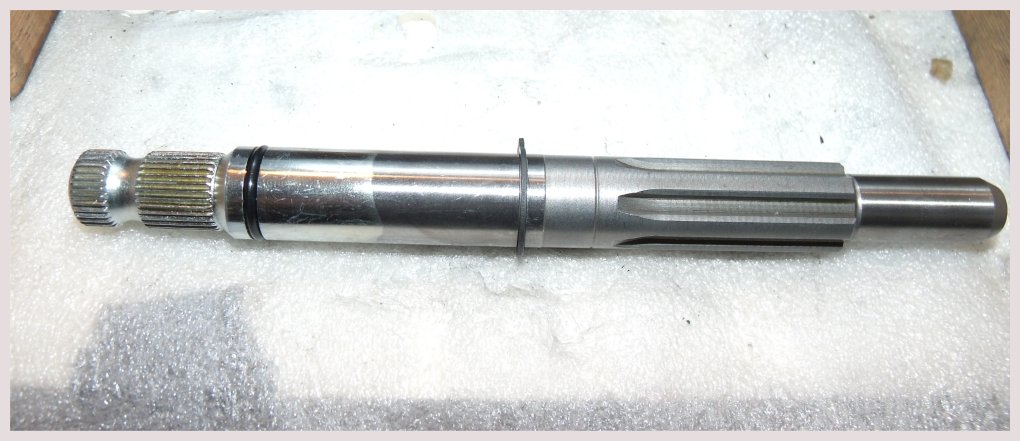

Bei der Kickstarterwelle den O-Ring tauschen !

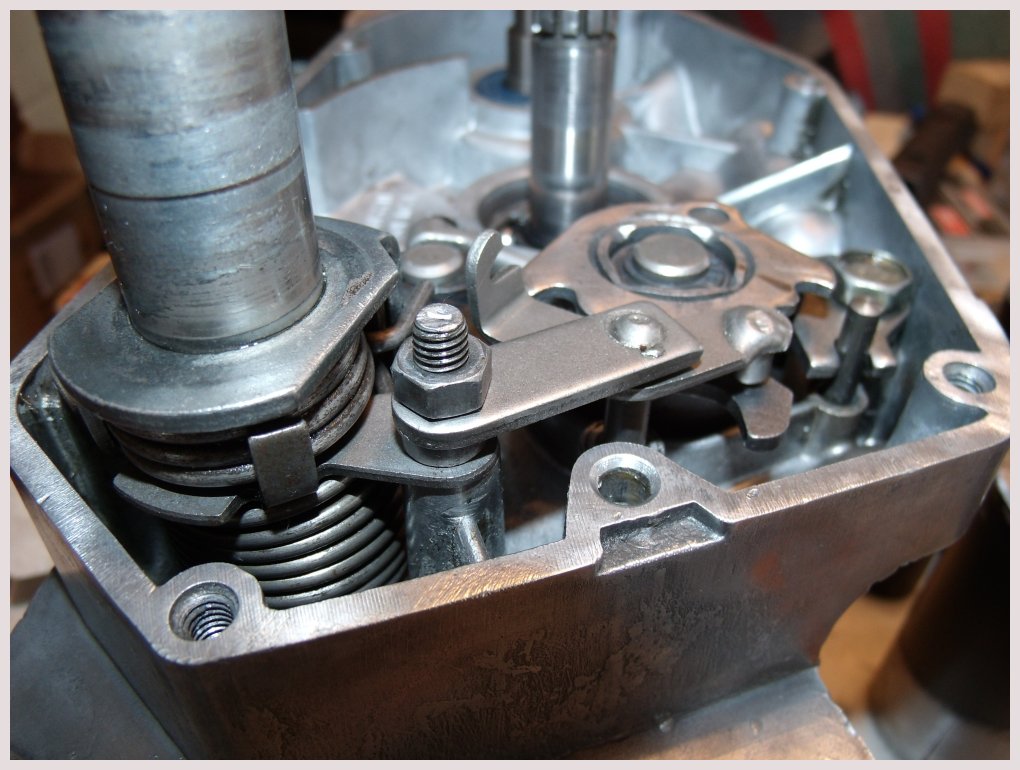

ksf

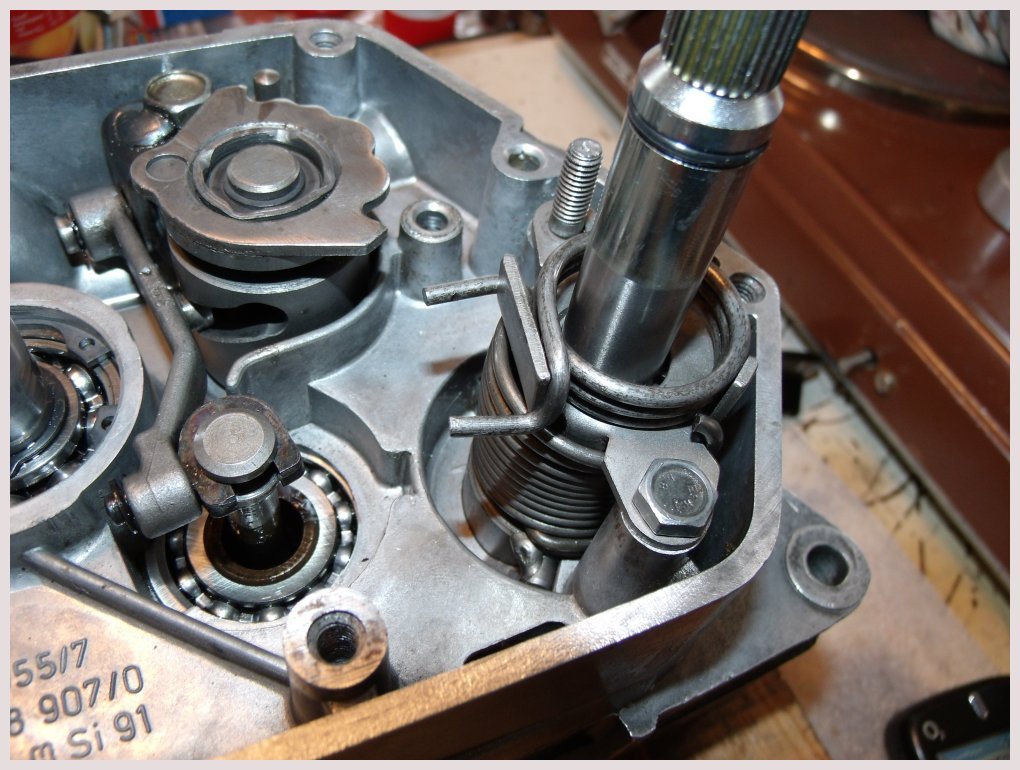

Mitnehmer und Kickstarterfeder auf Kickstarterwelle aufstecken

der Seitenzapfen muss links sein (siehe Bild)

Spannblech wie im Bild aufsetzen !





ksfspannen

Spannblech 180° nach links drehen und einhängen

und mit Schraube befestigen

danach Funktionskontrolle durchführen mit Kickstarter





schaltgabel

Schaltgabel in die Ringnut der Ziehkeilwelle einführen

Schwenkhebel mit Schaltwalze montieren





anlaufscheibe

Anlaufscheibe auflegen und mit Sicherungsring 12 sichern

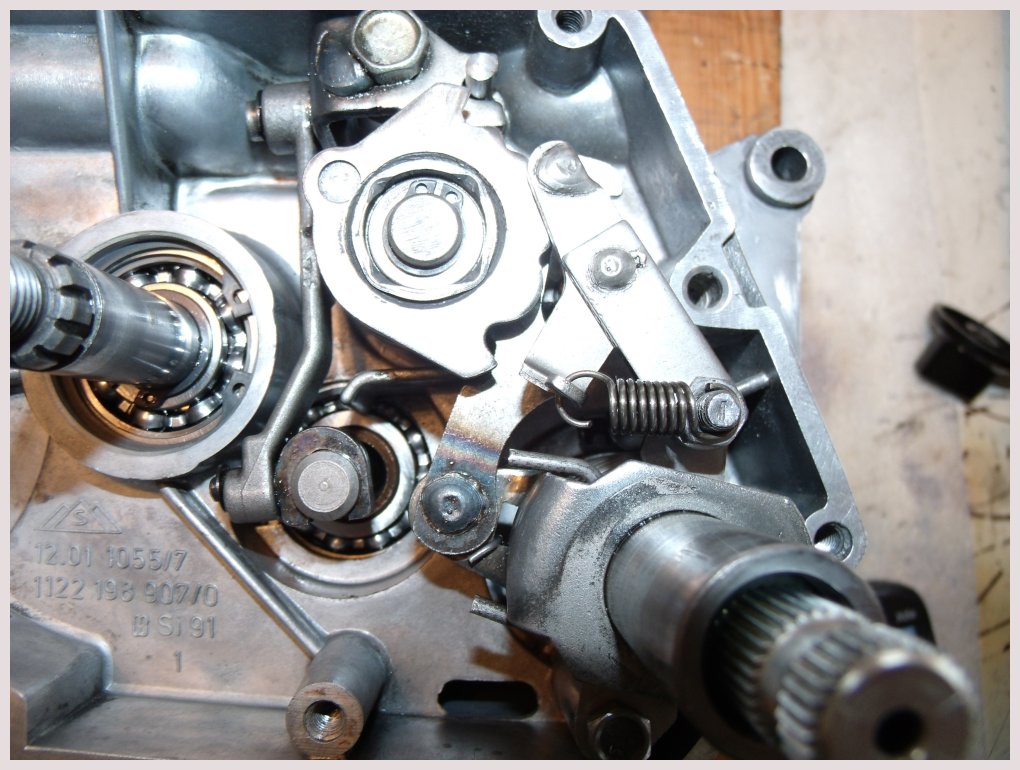

schaltfeder

Schaltfeder auf Spannblech aufstecken und spreizen

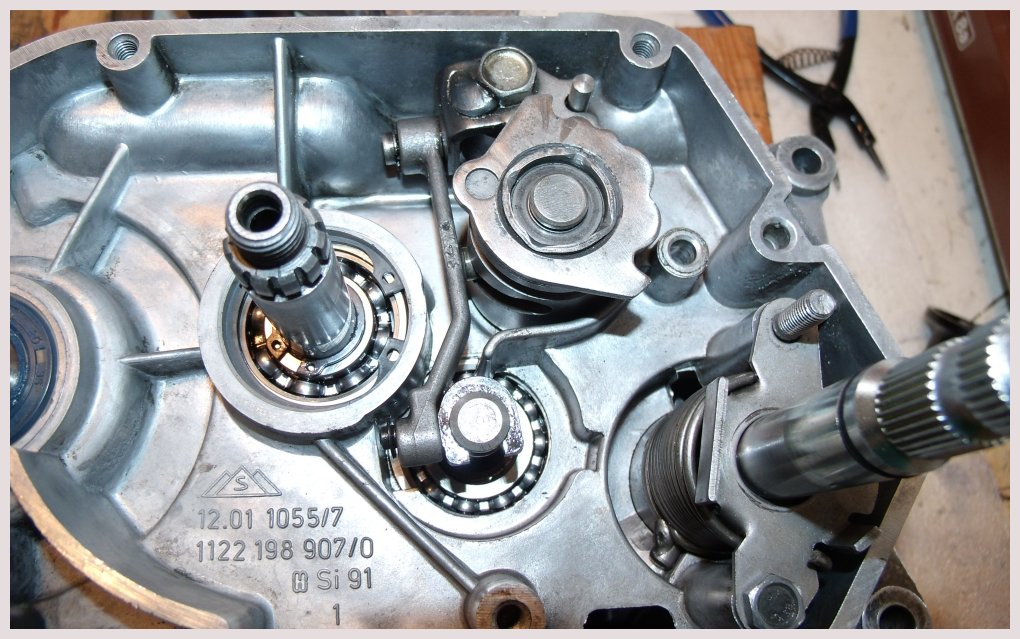

schaltwalze

Schalthebel in die gespreizte Schaltfeder und Schaltnut der Schaltwalze montieren

Distanzhülse und Rasthebel aufsetzen (Rasthebel muss in Gehäusebohrung sitzen)

mit Mutter verschrauben





zughebel

Zughebel mit Rastfeder und Gewindestift verbinden





schaltungseinstellung

zum Schaltung einstellen: Getriebe im 1. Gang





ziehkeilwelle

Abstand Ziehkeilwelle zu Antriebswelle muss 46,6 mm betragen

(hier fehlen noch die Bilder zur genauen Einstellung)

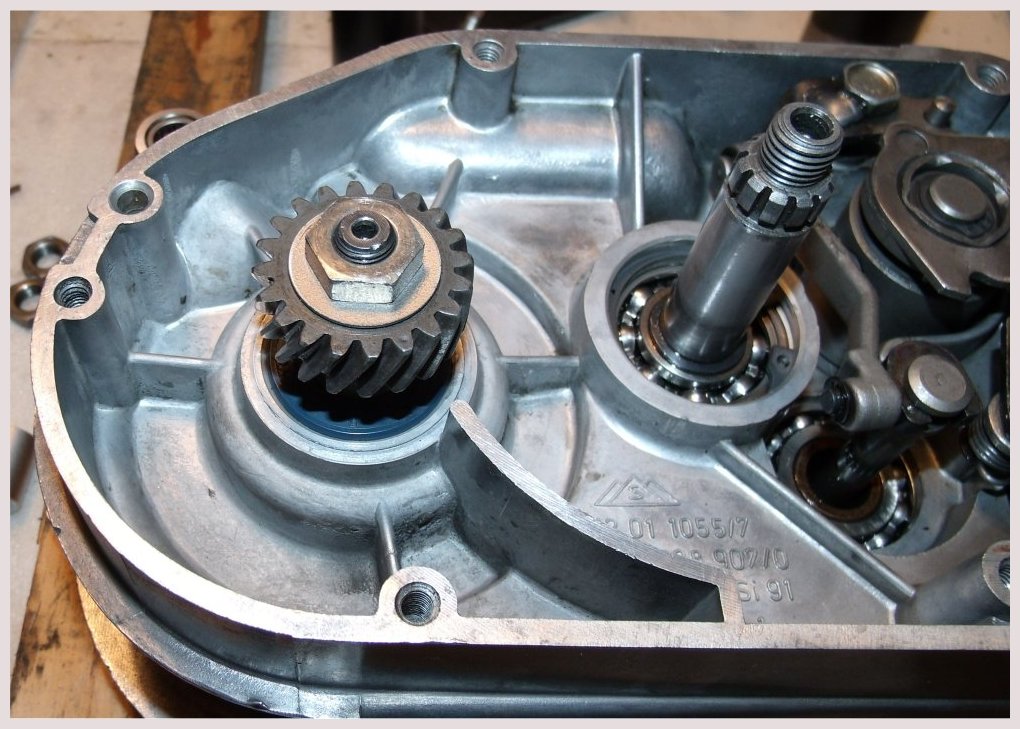

primärritzel

Primärritzel mit Sicherungsblech aufstecken und mit 20 Nm festziehen

(mit Primärritzelhalter das Ritzel blockieren)





kupplungskorb

Anlaufscheibe auflegen (unter dem Kupplungskorb)

und Kupplungskorb und Anlaufscheibe aufstecken





axialspielkupplung

die Dicke der Anlaufscheibe so wählen, das es ein Axialspiel von 0,3mm (+- 0,1mm) gibt

es muss ein sichtbare Differenz geben (siehe Bild) in größe des Axialspiel





kupplungspaket

Kupplungspaket und Sicherungsblech einlegen

Mutter M12 mit 25 Nm festziehen

Axialspiel kontrollieren ! (0,3mm +-0,1)





kupplungsdruckstangen

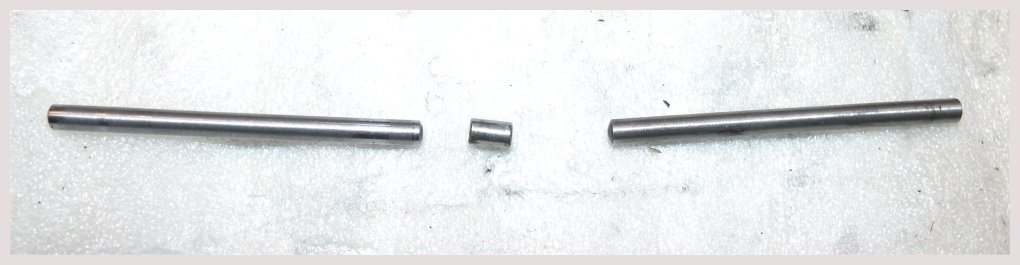

Kupplungsdruckstangen mit Zylinderrolle so einbauen !

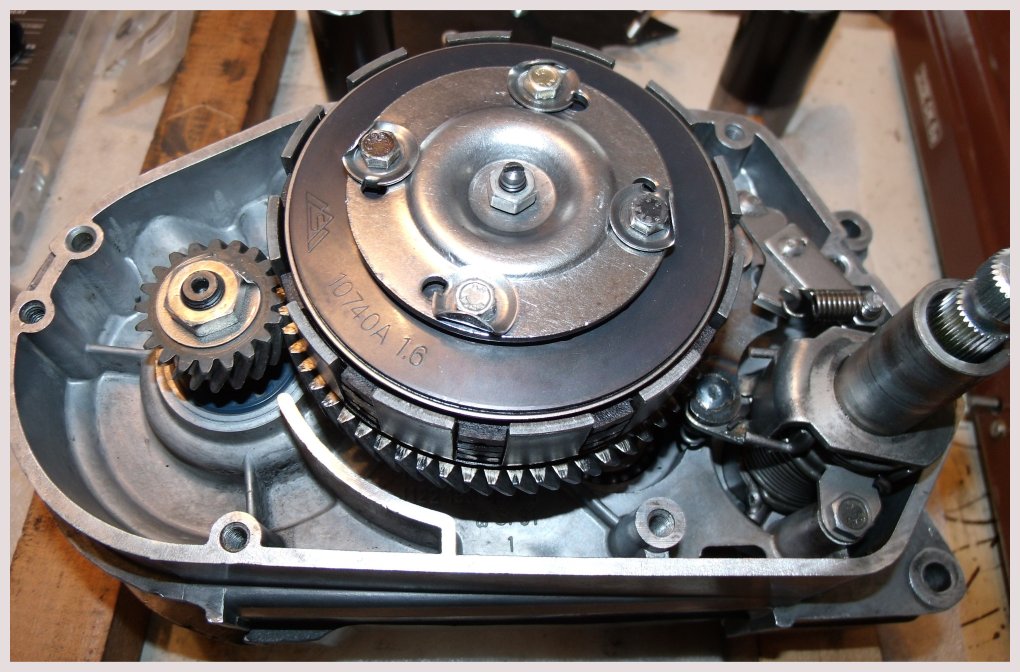

druckplatte

Druckplatte aufsetzen und mit 4 Schrauben und Sicherungsblech befestigen





kupplungsdruckschraube

Kupplung einstellen: Feststellmutter von Druckplatte lösen

und solange an der Kupplungsdruckschraube drehen,

bis der Kupplungshebel bei 90° zum Gehäuse steht

und Mutter festziehen





wdr22357

Wellendichtring 22x35x7 montieren

Dichtung auflegen und Deckel verschrauben





mbfertig

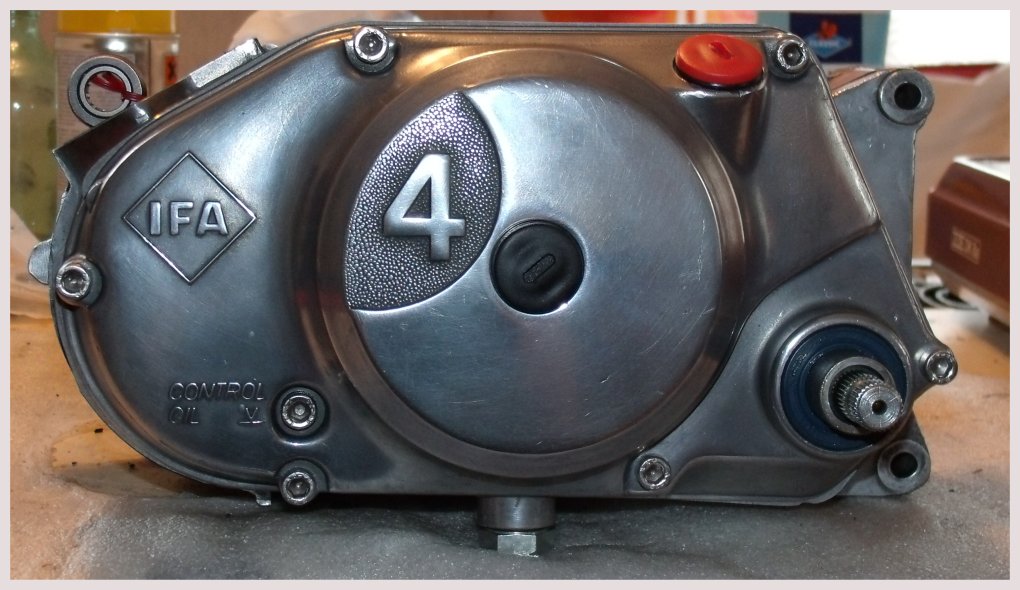

Motorblock mit fertig montierten Kupplungsdeckel





Anmerkungen, Fragen und Kritik an support@spc-systems.de senden !
